| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 78 ملم |
| هوية شخصية: | 32 مم | ارتفاع: | 110.5 ملم |

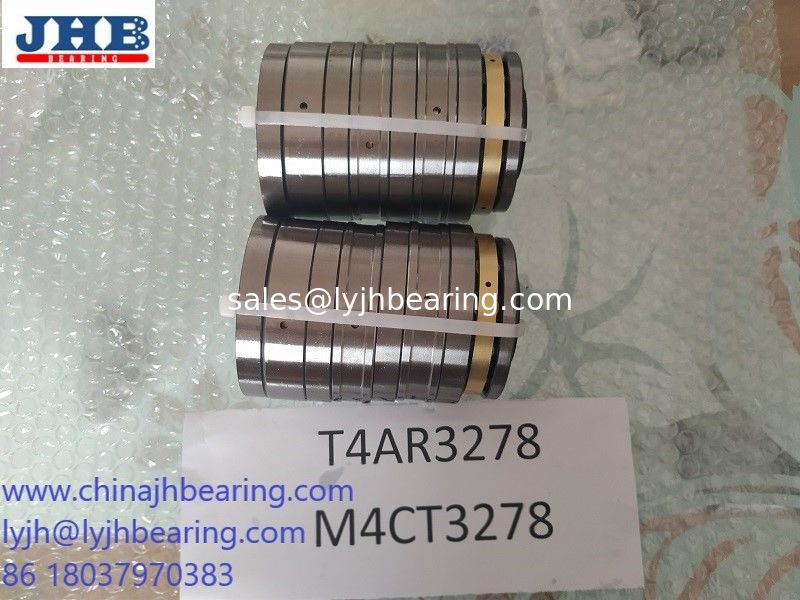

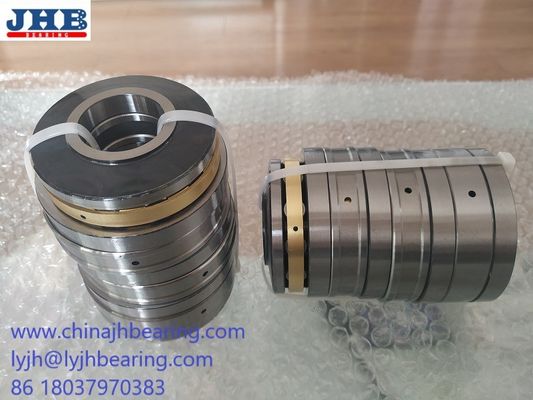

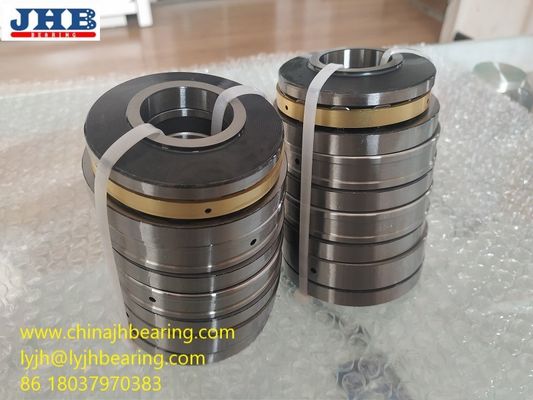

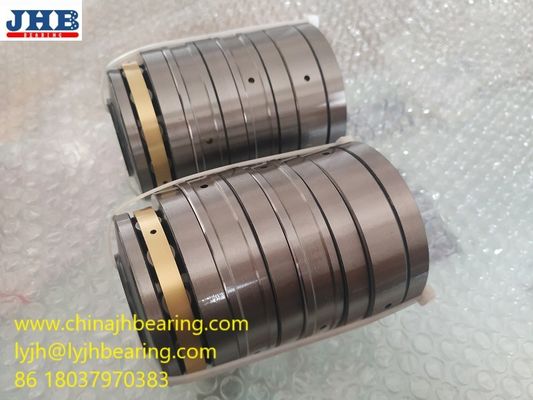

التوأم برغي الغذاء الطارد الدفع تحمل أسطواني M4CT3278 32X78X110.5mm في الأوراق المالية
سيتم استخدام محمل أسطواني رباعي الصفوف T4AR3278 M4CT3278 لآلة بثق الطعام.حجم المحمل 32X78X110.5mm مع محمل دقة أعلى ، مادة قفص المحمل من النحاس ، هيكل الأسطوانة هو شكل أسطواني.
نحن محمل JINHANG الدقيق من LuoYang China التي يمكن أن توفر محامل دفع أسطوانية متعددة المراحل (محامل ترادفية) تتميز بخصائص المساحة الشعاعية المحدودة ، والقوى المحورية العالية ، والدعم المتساوي لجميع صفوف البكرات وعمر التشغيل الطويل ، وهي مثالية المغزل من الطارد اللولبي المتوازي.
تحتوي المحامل الترادفية التي يوفرها معهدنا على الأنواع التالية: صفوف مزدوجة ، وثلاثة صفوف ، وأربعة صفوف ، وخمسة صفوف ، وستة صفوف ، وسبعة صفوف ، وثمانية صفوف ، كما قمنا بتوفير محامل بعمود وبرميل جلبة.يمكن للعملاء الحصول على اختياراتهم الخاصة وفقًا لمسافة مركز البراغي والمساحة والحمل.نقبل أيضًا أوامر الأبعاد الأخرى.
بيانات تحمل M4CT3278 T4AR3278 32X78X110.5mm على النحو التالي:
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | سجل تجاري | كو | |||
| مم | KN | كلغ | |||||
| 32 | 78 | 110.5 | 321 | 1283 | 2.58 | T4AR3278 | M4CT3278 |
جنبا إلى جنب تحمل 6 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 28 | 66 | 107.5 | 320 | 1000 | 1.74 | T4AR2866 | M4CT2866 |
| 28 | 66 | 107.5 | 320 | 1000 | 2.37 | T4AR2866A | M4CT2866A |
| 28 | 66 | 107.5 | 415 | 1050 | 2.44 | T4AR2866A + | M4CT2866A + |
| 28 | 66 | 107.5 | 415 | 1050 | 2.44 | T4AR2866 + | M4CT2866 + |
| 30 | 64 | 101 | 201 | 763 | 2.11 | T4AR2264A | M4CT2264A |
| 30 | 68 | 100 | 230 | 950 | 1.79 | T4AR3068 | M4CT3068 |
| 30 | 73 | 122 | 222 | 903 | 2.48 | T4AR3073 | M4CT3073 |
| 30 | 73 | 122 | 244 | 1030 | 2.255 | T4AR3073E | M4CT3073E |
| 30 | 75 | 112 | 304 | 1045 | 2.29 | T4AR3075YB | M4CT3075YB |
| 30 | 100 | 151 | 499 | 2371 | 6.58 | T4AR30100 | M4CT30100 |
| 32 | 78 | 110.5 | 321 | 1283 | 3.83 | T4AR3278A | M4CT3278A |
| 32 | 78 | 110.5 | 321 | 1283 | 2.58 | T4AR3278 | M4CT3278 |
| 33 | 105 | 151 | 521 | 2555 | 7.11 | T4AR33105 | M4CT33105 |
| 34 | 95 | 130 | 377 | 1900 | 5.166 | T4AR3495 | M4CT3495 |
| 34 | 95 | 145 | 377 | 1900 | 6.15 | T4AR3495A | M4CT3495A |
| 38 | 150 | 214.5 | 1116 | 5390 | 21.7 | T4AR38150 | M4CT38150 |
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التزييت: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
هناك نوعان رئيسيان من الطارد ؛برغي واحد ومزدوج (الدوران المشترك والدوران المضاد).هذه تأتي مع مجموعة واسعة من أقطار المسمار (D) ، وأطوال (L) ، والتصاميم.البرغي المفرد والمسمار الثنائي المشترك الدوران هما بطبيعتهما آلات بثق ذات قناة مفتوحة محوريًا.يمكن اعتبارها مضخات تدفق السحب.يمكن أن يتأثر ناتجها أو درجة ملؤها (إذا لم تكن تعمل بأقصى معدل حجمي) بتدفق الضغط داخل الطارد.تشكل ماكينات البثق المزدوجة اللولب المتشابكة بشكل متشابك قنوات مغلقة في منطقة التشابك.ناتجها أقل عرضة لتدفق الضغط داخل الطارد.على هذا النحو ، يمكن اعتبارها مضخات إزاحة إيجابية.
توفر محامل JinHang الدقة الأسطوانية ذات الدفع الترادفي ، ومحامل الطارد الغذائية متعددة المراحل T6AR3495 M6CT3495 34x95x196mm تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من الأسطوانات ، ومقاومة التآكل ، منخفضة ضوضاء الاهتزاز والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.
2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. محمل الدفع الأسطواني متعدد المراحل (نوع الأكمام) مصنوع من خلال تغطية غلاف إلى الخارج من محمل الدفع الأسطواني متعدد المراحل الأساسي.كما أنه لا ينفصل ويتم تجميعه وتفكيكه ككل.
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
