تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 160 ملم |
| هوية شخصية: | 38 مم | ارتفاع: | 360 مم |

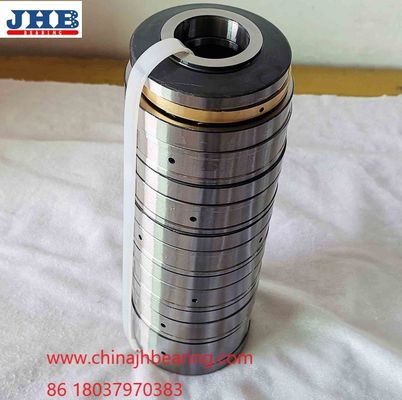

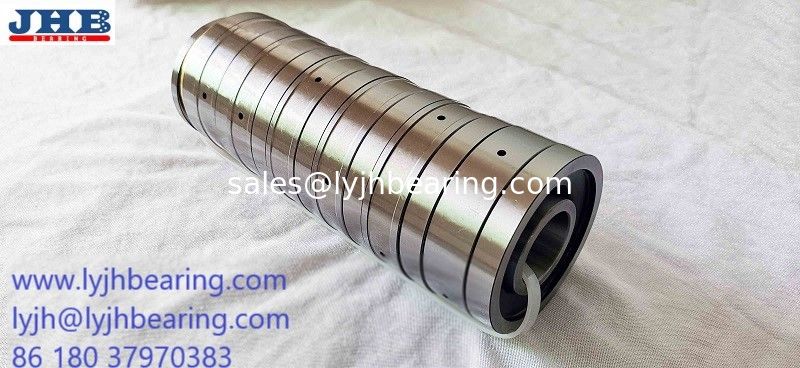

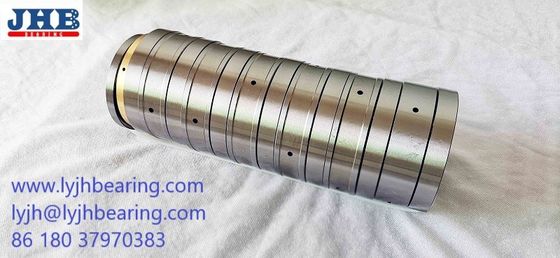

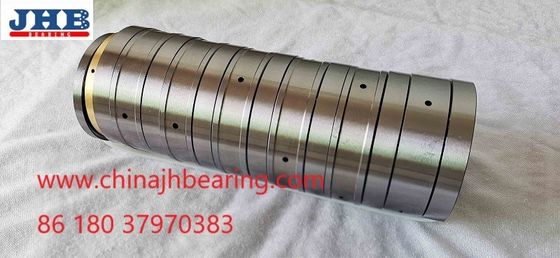

صناعة البلاستيك آلة بثق استخدام أسطواني T6AR38160A2 M6CT38160A2 38x160x340 ملم
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
|
ضياء الداخلية مم |
ديا الخارجي مم |
ارتفاع مم |
سجل تجاري | كو | كلغ | |||
| T6AR38160A2 | M6CT38160A2 | 38 | 160 | 340 | 1729 | 8019 | 40.8 | الكروم الصلب |
جنبا إلى جنب تحمل 6 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 25 | 105 | 234 | 1072 | 4574 | 11.9 | T6AR25105 | M6CT25105 |
| 28 | 72 | 150 | 434 | 1730 | 3.2 | T6AR2872 | M6CT2872 |
| 28 | 66 | 162.5 | 417 | 1498 | 2.1 | T6AR2866 | M6Cتي2866 |
| 30 | 73 | 182 | 299 | 1425 | 3.72 | T6AR3073 | M6CT3073 |
| 30 | 127 | 288 | 1145 | 5970 | 21.7 | T6AR30127 | M6CT30127 |
| 30 | 150 | 335 | 2205 | 9250 | 39.4 | T6AR30150A | M6CT30150A |
| 30 | 145 | 335 | 2070 | 9375 | 34.8 | T6AR30145 | M6CT30145 |
| 32 | 78 | 163.5 | 497 | 1616 | 3.88 | T6AR3278 | M6CT3278 |
| 34 | 95 | 196 | 699 | 2994 | 7.28 | T6AR3495 | M6CT3495 |
| 38 | 160 | 360 | 1622 | 8875 | 40.8 | T6AR38160 | M6CT38160 |
| 38 | 160 | 340 | 1729 | 8019 | 40.8 | T6AR38160أ 2 | M6CT38160أ 2 |
| 43.18 | 158.75 | 278.765 | 2116 | 8775 | 33 | T6AR43158A2 | M6CT43158A2 |
| 85 | 290 | 580 | 6200 | 26000 | T6AR85290 | M6CT85290 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ مغلف تصميم شعاعي صغير
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس لأجهزة البثق أحادية اللولب والمزدوجة في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم توفير الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية إبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
تقدم JinHang Precision Bearings محامل متعددة المراحل T6AR38160A2 دفع أسطواني أسطواني لتغذية الطارد الغذائي تتميز محامل M6CT38160A2 بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من البكرات ، ومقاومة التآكل ، وضوضاء الاهتزاز المنخفضة والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.
2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. محمل الدفع الأسطواني متعدد المراحل (نوع الأكمام) مصنوع من خلال تغطية غلاف إلى الخارج من محمل الدفع الأسطواني متعدد المراحل من النوع الأساسي.كما أنه لا ينفصل ويتم تجميعه وتفكيكه ككل.
يتم استخدام العديد من أنواع الطارد في الصناعات الغذائية وهناك العديد من التصميمات الممكنة لجهاز بثق الطعام.يتكون الطارد الأكثر شيوعًا من المسمار (البراغي) أو الدودة (الدودة) التي تدور داخل غلاف أو برميل ليتم تسميته بالطارد اللولبي.ومع ذلك ، فإن آلات البثق من نوع المكبس ممكنة على الرغم من استخدامها في أنواع أخرى من الصناعات.تدفع الرحلات الموجودة على المسمار المادة البلاستيكية للأمام وتفريغها من خلال الفتحة أو القالب.تتوفر التفاصيل الخاصة بالأنواع المختلفة من الطارد ومكوناتها
تم تطوير مجموعة متنوعة من الطارد لتصنيع أنواع مختلفة من المنتجات الغذائية.على أساس عدد البرغي ، يمكن تصنيف الطارد على أنه بثق برغي واحد أو برغي مزدوج.تم تطوير آلة البثق ثنائية اللولب جزئيًا بناءً على الخبرة والمعرفة المستمدة من فهم الطهي بالبثق أحادي اللولب.
