تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 158.75 ملم |
| هوية شخصية: | 43.18 ملم | ارتفاع: | 278.765 ملم |

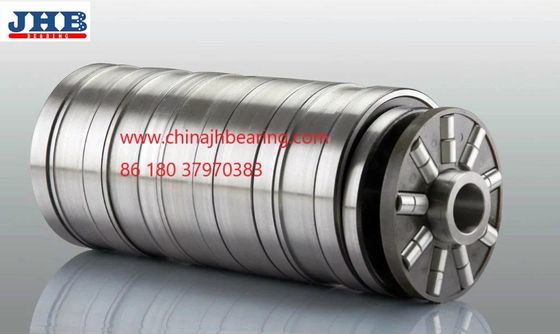

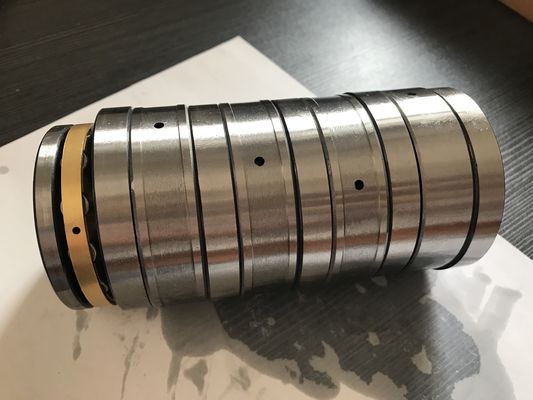

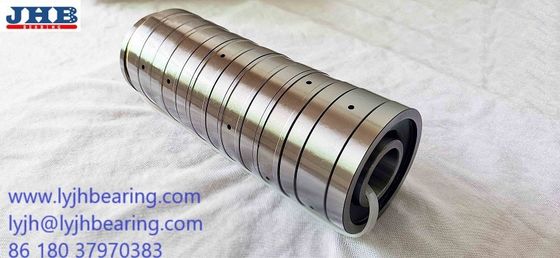

كبير علبة التروس جنبا إلى جنب أسطواني مع رمح T6AR43158A2 M6CT43158A2 43.18x158.75x278.765 ملم
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
|
ضياء الداخلية مم |
ديا الخارجي مم |
ارتفاع مم |
سجل تجاري | كو | كلغ | |||
| T6AR43158A2 | M6CT43158A2 | 43.18 | 158.75 | 278.765 | 2116 | 8775 | 33 | الكروم الصلب |
جنبا إلى جنب تحمل 6 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 25 | 105 | 234 | 1072 | 4574 | 11.9 | T6AR25105 | M6CT25105 |
| 28 | 72 | 150 | 434 | 1730 | 3.2 | T6AR2872 | M6CT2872 |
| 28 | 66 | 162.5 | 417 | 1498 | 2.1 | T6AR2866 | M6Cتي2866 |
| 30 | 73 | 182 | 299 | 1425 | 3.72 | T6AR3073 | M6CT3073 |
| 30 | 127 | 288 | 1145 | 5970 | 21.7 | T6AR30127 | M6CT30127 |
| 30 | 150 | 335 | 2205 | 9250 | 39.4 | T6AR30150A | M6CT30150A |
| 30 | 145 | 335 | 2070 | 9375 | 34.8 | T6AR30145 | M6CT30145 |
| 32 | 78 | 163.5 | 497 | 1616 | 3.88 | T6AR3278 | M6CT3278 |
| 34 | 95 | 196 | 699 | 2994 | 7.28 | T6AR3495 | M6CT3495 |
| 38 | 160 | 360 | 1622 | 8875 | 40.8 | T6AR38160 | M6CT38160 |
| 38 | 160 | 340 | 1729 | 8019 | 40.8 | T6AR38160أ 2 | M6CT38160أ 2 |
| 43.18 | 158.75 | 278.765 | 2116 | 8775 | 33 | T6AR43158A2 | M6CT43158A2 |
| 85 | 290 | 580 | 6200 | 26000 | T6AR85290 | M6CT85290 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
تقدم JinHang Precision Bearings محامل متعددة المراحل T6AR38160A2 ذات الدفع الترادفي الأسطواني لتغذية الطارد الغذائي تتميز محامل M6CT38160A2 بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من الأسطوانات ، ومقاومة التآكل ، وضوضاء الاهتزاز المنخفضة والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يتضمن صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.

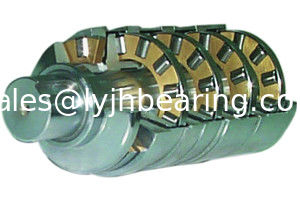

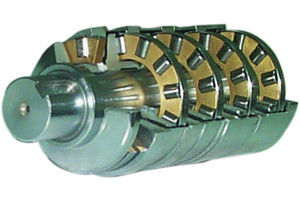

2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.مكونات هذا النوع من المحامل لا تنفصل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. يتم تصنيع طوق قفل محمل الدفع الأسطواني متعدد المراحل (نوع الكم) عن طريق تغطية الغلاف الخارجي لمحمل الدفع الأسطواني متعدد المراحل من النوع الأساسي.كما أنه لا ينفصل ، ويتم تجميعه وتفكيكه ككل.
الطارد هو في الأساس مضخة لولبية ؛المسمار (البراغي) يدور في برميل قرطاسية مناسب بإحكام.يتم إدخال العلف شبه المائي أو المسحوق الجاف / الحبيبات في الطارد ، عادةً بمعدل ثابت للكتلة أو الحجم باستخدام آلية التغذية.وهكذا تتحرك المادة للأمام عن طريق دوران المسمار (البراغي) المتطاير.عادة ما يتم توفير الحرارة خارجيًا إلى برميل الطارد ، ويتم إنتاجه جزئيًا عن طريق التبديد اللزج للطاقة الميكانيكية.مطلوب التحكم في درجة الحرارة في أقسام مختلفة من الطارد وفي نهاية القالب.وهكذا تخضع المادة لعدة عمليات وحدة مثل الخلط والضغط والقص والطهي داخل الطارد ، ويتم تشكيلها أخيرًا في القالب الذي يتم من خلاله إجبار المادة على الخروج تحت الضغط.
يمكن أيضًا اعتبار الطارد كمفاعل كيميائي أو مفاعل كيميائي حيوي مستمر.يمكن أن يشارك في تحويل تركيبة تعتمد على البوليمر الحيوي الملدن إلى كتلة مرنة لزجة معالجة بشكل موحد مناسبة لتشكيل أو تشكيل منتجات بواسطة قالب.يمكن الحصول على تفاعلات / تغييرات متسلسلة بطريقة محكومة في آلات معيارية مصممة خصيصًا مثل الطارد.إنها واحدة من أكثر الآلات تنوعًا والأكثر شهرة في الصناعات الغذائية على مدار الأربعين عامًا الماضية.
