22211EKW33 محامل أسطوانية كروية 55 * 100 * 25 مم لآلة طاحونة الصقر ، تتحمل مدبب
22211EKW33 محامل بكرات كروية هي محامل ذاتية المحاذاة وبالتالي فهي غير حساسة لاختلال العمود ، ولديها صفان من البكرات بحيث تكون قادرة على حمل الأحمال الشعاعية الثقيلة ، وجميع الأحجام متوفرة بمسام أسطوانية أو مدببة. تشمل بكرات متناظرة وحلقة توجيه عائمة بين صفوف الأسطوانة.يختلف ترتيب حلقة التوجيه وتنفيذ القفص باختلاف التصميمات.
| نوع كروي أسطواني |
22211EKW33 |
| البعد: |
55 * 100 * 25 مم |
| ديا الخارجي: |
100 ملم |
| ضياء الداخلية: |
55 ملم |
| ارتفاع: |
25 ملم |
| وزن |
0.84 كجم |
| المتداول المواد |
GCr15 |
| مادة القفص |
08AI ستيل |
| تخليص |
C1 C2 C3 C0 |
| تجويف |
تتحمل مدبب 1:12 |
| تشحيم |
تزييت الشحوم |
| موعد التسليم |
في المخزن |

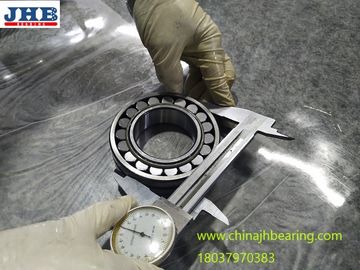

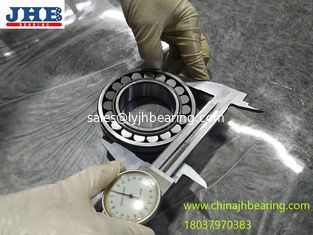

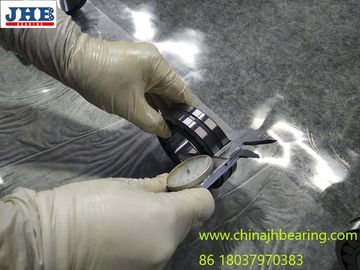

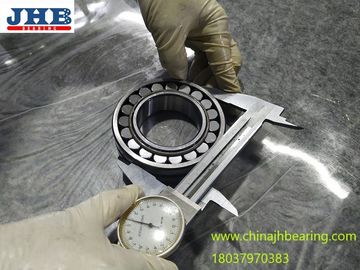

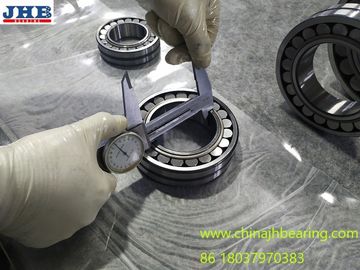

يرجى التحقق من 22211EKW33 محامل كروية محامل الصورة الفعلية:
22211EKW33 محامل كروية ذات تجويف مدبب:
لإزالة محامل البكرات الكروية من المجلات المدببة ، تكون طريقة حقن الزيت
موصى به .يفصل فيلم الزيت المضبوط بين سطحي التزاوج
ويجعل المحمل ينزلق بسهولة.
يمكن إزالة المحامل المثبتة على المحول أو بأكمام السحب بسهولة باستخدام
الجوز الهيدروليكي).باستخدام الجلب مع قنوات الزيت وأخاديد توزيع الزيت ،
تسهل طريقة حقن الزيت إزالة المحامل الكبيرة
تفاصيل محامل كروية على النحو التالي:
C2 خلوص داخلي شعاعي أصغر من عادي
C3 الخلوص الداخلي الشعاعي أكبر من الطبيعي
C4 خلوص داخلي شعاعي أكبر من C3
C5 خلوص داخلي شعاعي أكبر من C4
C08 زيادة دقة التشغيل إلى فئة تحمل ISO 5
C083 C08 + C3
C084 C08 + C4
2CS ورقة الصلب ختم الاتصال المقوى من مطاط أكريلونيتريل بوتادين
(NBR) على جانبي الدب؟ جي.قم بتعبئة الشحم بنسبة 25 إلى 35٪ بشحم SKF LGEP 2.حلقي
أخدود وثلاثة ثقوب تزييت في الحلقة الخارجية.
2CS2 صفائح الفولاذ المقوى بختم الاتصال من المطاط الفلورو (FKM) على جانبي المحمل.يتم تعبئة الشحم بنسبة 70 إلى 100٪ بشحم البوليوريا عالي الحرارة.أخدود حلقي وثلاثة ثقوب تزييت في الحلقة الخارجية 2CS5 ختم ملامس مقوى بورق من الصلب من مطاط أكريلوني ثلاثي البوتادين المهدرج (HNBR) على جانبي المحمل.يتم تعبئة الشحم بنسبة 70 إلى 100٪ بشحم البوليوريا عالي الحرارة.أخدود حلقي وثلاثة ثقوب تزييت في الحلقة الخارجية
HA3 الحلقة الداخلية المقوى
تجويف K مدبب ، مستدق 1:12
K30 تتحمل مدبب ، تفتق 1:30
P5 دقة الأبعاد والتشغيل لفئة تحمل ISO 5
P6 دقة الأبعاد والتشغيل لفئة تحمل ISO 6
P62 P6 + C2
تحمل VA405 للتطبيقات الاهتزازية
VA406 محمل للتطبيقات الاهتزازية
مع التجويف المطلي بـ PTFE
VE552 (E) الحلقة الخارجية مع ثلاثة ثقوب مترابطة متساوية في وجه جانب واحد لاستيعاب مقبض الرفع ؛يشير الحرف E إلى أن البراغي ذات العروة المناسبة مزودة بالمحامل
VE553 (E) الحلقة الخارجية مع ثلاثة فتحات مترابطة متساوية في كلا الوجهين للتكيف
معالجة الرفعيشير الحرف E إلى أن مسامير العين المناسبة مزودة بمحامل
VG114 أقفاص فولاذية مضغوطة صلبة سطحية
دقة تشغيل VQ424 أفضل من C08
VT143 قم بتعبئة الشحم بنسبة 25 إلى 35٪ بشحم SKFLGEP 2
W لا توجد وسيلة إعادة تشحيم في الحلقة الخارجية
W20 ثلاث فتحات تزييت في الحلقة الخارجية
W26 ستة ثقوب تزييت في الحلقة الداخلية
W33 أخدود حلقي وثلاثة ثقوب تزييت في الحلقة الخارجية
W64 تعبئة الزيت الصلب
ثقوب تزييت W77 مسدودة
W513 عرض 26 + عرض 33
235220 الحلقة الداخلية المقوية للهيكل مع تجويف حلزوني في التجويف
