تفاصيل المنتج:
شروط الدفع والشحن:
|
مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة التروس الطارد الغذاء |
---|---|---|---|
أسطوانة: | أسطواني أسطواني | الاحكام: | P4 P5 |
موعد التسليم: | في المخزن | صفقة: | كرتون |

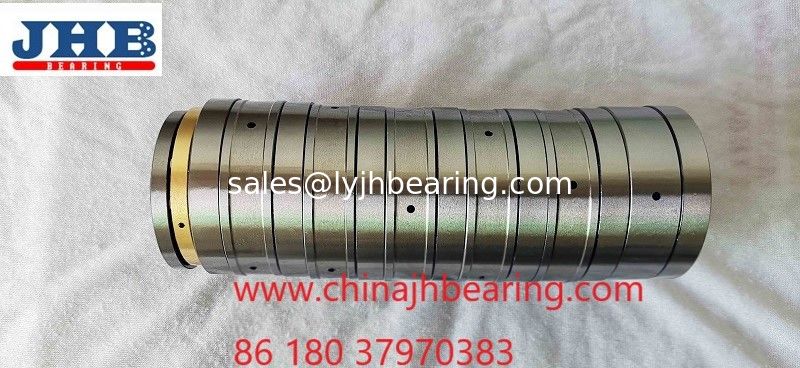

محامل ترادفية لآلة بثق الطعام T3AR38150 M3CT38150 38 * 150 * 163 ملم
جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
T3AR38150 | M3CT38150 | 38 | 150 | 163 | 935 | 4768 | 15.6 | الصلب GCr15 |
جنبا إلى جنب تحمل كتالوج 3 الصفوف
基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
الأبعاد الرئيسية | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
动 | 静 | ||||||
د | د | ح | dyc_Cr | stc_Cor | |||
مم | KN | كلغ | |||||
4 | 20 | 32 | 16 | 41 | 0.053 | T3AR420 | M3CT420 |
4 | 20 | 32 | 21 | 44 | 0.061 | T3AR420A | M3CT420A |
4 | 20 | 32 | 17 | 42 | 0.053 | T3AR420EA | M3CT420EA |
6 | 45 | 69 | 136 | 259 | 0.4 | T3AR645 | M3CT645 |
12 | 42 | 62.4 | 120 | 300 | 0.41 | T3AR1242E | M3CT1242E |
19 | 49 | 67 | 148 | 425 | 0.5 | T3AR1949E | M3CT1949E |
23 | 85 | 97 | 320 | 1545 | 3.118 | T3AR2385 | M3CT2385 |
24 | 68 | 70 | 161 | 772 | 1.4 | T3AR2468 | M3CT2468 |
24 | 68 | 70 | 161 | 772 | 2.38 | T3AR2468A1a | M3CT2468A1a |
24 | 68 | 70 | 161 | 772 | 1.75 | T3AR2468A | M3CT2468A |
24 | 68 | 70 | 161 | 772 | 2.31 | T3AR2468A1 | M3CT2468A1 |
28 | 66 | 82 | 334 | 825 | 1.224 | T3AR2866 | M3CT2866 |
28 | 90 | 98 | 336 | 1411 | 3.48 | T3AR2990 | M3CT2990 |
30 | 73 | 89 | 197 | 267 | 2.05 | T3AR3073 | M3CT3073 |
32 | 78 | 84 | 290 | 847 | 1.93 | T3AR3278 | M3CT3278 |
33 | 105 | 115 | 416 | 1916 | 5.42 | T3AR33105 | M3CT33105 |
38 | 150 | 163 | 935 | 4768 | 15.6 | T3AR38150 | M3CT38150 |
40 | 110 | 123 | 465 | 2265 | 6.264 | T3AR40110 | M3CT40110 |
50 | 160 | 167 | 820 | 3950 | T3AR50160 | M3CT50160 | |
420 | 900 | 768 | 2900 | 126000 | T3AR420900 | M3CT420900 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التزييت: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
قائمة المحامل الترادفية المكونة من 3 صفوف على النحو التالي:
Old_spec | التعيينات |
T3AR420 | M3CT420 |
T3AR420A | M3CT420A |
T3AR420EA | M3CT420EA |
T3AR645 | M3CT645 |
T3AR1242E | M3CT1242E |
T3AR1949E | M3CT1949E |
T3AR2385 | M3CT2385 |
T3AR2468 | M3CT2468 |
T3AR2468A1a | M3CT2468A1a |
T3AR2468A | M3CT2468A |
T3AR2468A1 | M3CT2468A1 |
T3AR2866 | M3CT2866 |
T3AR2990 | M3CT2990 |
T3AR3073 | M3CT3073 |
T3AR3278 | M3CT3278 |
T3AR33105 | M3CT33105 |
T3AR38150 | M3CT38150 |
T3AR40110 | M3CT40110 |
T3AR50160 | M3CT50160 |
T3AR420900 | M3CT420900 |
توفر محمل الدقة JinHang الأسطوانة الأسطوانية ذات الاتجاه الترادفي T3AR38150 تتميز محامل M3CT38150 38 * 150 * 163 مم بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من البكرات ، ومقاومة التآكل ، وضوضاء الاهتزاز المنخفضة والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
اتصل شخص: Mrs. Jean Yang
الهاتف :: 0086 18037970383
