تفاصيل المنتج:
شروط الدفع والشحن:
|
مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
---|---|---|---|
أسطوانة: | أسطواني أسطواني | الاحكام: | P4 P5 |
موعد التسليم: | في المخزن | صفقة: | كرتون |

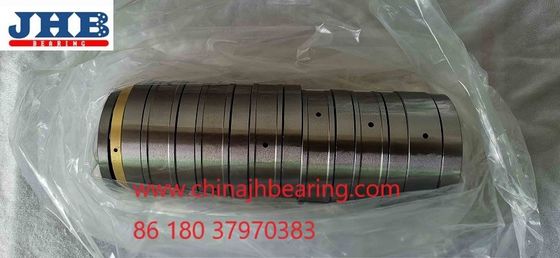

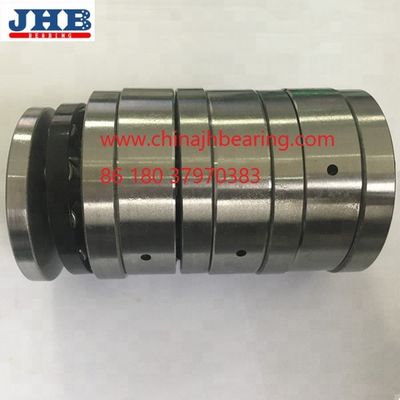

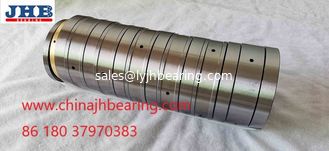

التوأم برغي تغذية الطارد تحمل جنبا إلى جنب T3AR50160 M3CT50160 50x160x167mm
جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
T3AR50160 | M3CT50160 | 50 | 160 | 167 | 820 | 3950 | 12 | الصلب GCr15 |

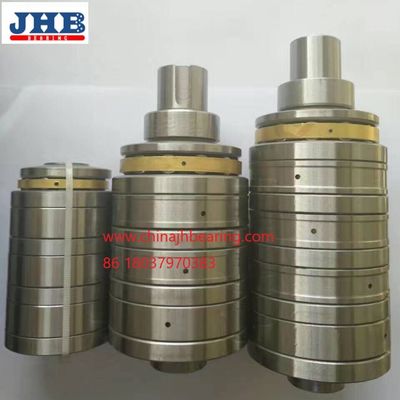

جنبا إلى جنب تحمل كتالوج 3 الصفوف
基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
الأبعاد الرئيسية | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
动 | 静 | ||||||
د | د | ح | dyc_Cr | stc_Cor | |||
مم | KN | كلغ | |||||
4 | 20 | 32 | 16 | 41 | 0.053 | T3AR420 | M3CT420 |
4 | 20 | 32 | 21 | 44 | 0.061 | T3AR420A | M3CT420A |
4 | 20 | 32 | 17 | 42 | 0.053 | T3AR420EA | M3CT420EA |
6 | 45 | 69 | 136 | 259 | 0.4 | T3AR645 | M3CT645 |
12 | 42 | 62.4 | 120 | 300 | 0.41 | T3AR1242E | M3CT1242E |
19 | 49 | 67 | 148 | 425 | 0.5 | T3AR1949E | M3CT1949E |
23 | 85 | 97 | 320 | 1545 | 3.118 | T3AR2385 | M3CT2385 |
24 | 68 | 70 | 161 | 772 | 1.4 | T3AR2468 | M3CT2468 |
24 | 68 | 70 | 161 | 772 | 2.38 | T3AR2468A1a | M3CT2468A1a |
24 | 68 | 70 | 161 | 772 | 1.75 | T3AR2468A | M3CT2468A |
24 | 68 | 70 | 161 | 772 | 2.31 | T3AR2468A1 | M3CT2468A1 |
28 | 66 | 82 | 334 | 825 | 1.224 | T3AR2866 | M3CT2866 |
28 | 90 | 98 | 336 | 1411 | 3.48 | T3AR2990 | M3CT2990 |
30 | 73 | 89 | 197 | 267 | 2.05 | T3AR3073 | M3CT3073 |
32 | 78 | 84 | 290 | 847 | 1.93 | T3AR3278 | M3CT3278 |
33 | 105 | 115 | 416 | 1916 | 5.42 | T3AR33105 | M3CT33105 |
38 | 150 | 163 | 935 | 4768 | 15.6 | T3AR38150 | M3CT38150 |
40 | 110 | 123 | 465 | 2265 | 6.264 | T3AR40110 | M3CT40110 |
50 | 160 | 167 | 820 | 3950 | T3AR50160 | M3CT50160 | |
420 | 900 | 768 | 2900 | 126000 | T3AR420900 | M3CT420900 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس لأجهزة البثق أحادية اللولب والمزدوجة في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم توفير الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
قائمة المحامل الترادفية المكونة من 3 صفوف على النحو التالي:
Old_spec | التعيينات |
T3AR420 | M3CT420 |
T3AR420A | M3CT420A |
T3AR420EA | M3CT420EA |
T3AR645 | M3CT645 |
T3AR1242E | M3CT1242E |
T3AR1949E | M3CT1949E |
T3AR2385 | M3CT2385 |
T3AR2468 | M3CT2468 |
T3AR2468A1a | M3CT2468A1a |
T3AR2468A | M3CT2468A |
T3AR2468A1 | M3CT2468A1 |
T3AR2866 | M3CT2866 |
T3AR2990 | M3CT2990 |
T3AR3073 | M3CT3073 |
T3AR3278 | M3CT3278 |
T3AR33105 | M3CT33105 |
T3AR38150 | M3CT38150 |
T3AR40110 | M3CT40110 |
T3AR50160 | M3CT50160 |
T3AR420900 | M3CT420900 |
توفر محامل JinHang الدقيقة الأسطوانة الأسطوانية الترادفية T3AR50160 M3CT50160 50x160x167mm تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير والهيكل المدمج وسعة التحميل المحورية الكبيرة والحمل الموحد لكل صف من الأسطوانات ومقاومة التآكل وانخفاض ضوضاء الاهتزاز والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
