تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | الاحكام: | P4 P5 |
| موعد التسليم: | في المخزن | صفقة: | كرتون |
التوأم برغي الطارد علبة التروس الاتجاه أسطواني T4AR3073 M4CT3073 30 * 73 * 122mm
يستخدم T4AR3073 M4CT3073 30 * 73 * 122mm بشكل أساسي في آلة البثق المزدوجة اللولب المتوازي في صناعة المطاط والبلاستيك ، ويستخدم أيضًا في مكبس اللولب في صناعة معالجة النفط ، جهاز حفر حفرة عميقة لحفر الآبار ومد الأنابيب وآلة السحب.
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
| ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
|
T4AR3073
|
M4CT3073 |
30 | 73 | 122 | 222 | 903 | 2.48 | الصلب GCr15 |
جنبا إلى جنب تحمل كتالوج تحمل 4row
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 28 | 66 | 107.5 | 320 | 1000 | 1.74 | T4AR2866 | M4CT2866 |
| 28 | 66 | 107.5 | 320 | 1000 | 2.37 | T4AR2866A | M4CT2866A |
| 28 | 66 | 107.5 | 415 | 1050 | 2.44 | T4AR2866A + | M4CT2866A + |
| 28 | 66 | 107.5 | 415 | 1050 | 2.44 | T4AR2866 + | M4CT2866 + |
| 30 | 64 | 101 | 201 | 763 | 2.11 | T4AR2264A | M4CT2264A |
| 30 | 68 | 100 | 230 | 950 | 1.79 | T4AR3068 | M4CT3068 |
| 30 | 73 | 122 | 222 | 903 | 2.48 | T4AR3073 | M4CT3073 |
| 30 | 73 | 122 | 244 | 1030 | 2.255 | T4AR3073E | M4CT3073E |
| 30 | 75 | 112 | 304 | 1045 | 2.29 | T4AR3075YB | M4CT3075YB |
| 30 | 100 | 151 | 499 | 2371 | 6.58 | T4AR30100 | M4CT30100 |
| 32 | 78 | 110.5 | 321 | 1283 | 3.83 | T4AR3278A | M4CT3278A |
| 32 | 78 | 110.5 | 321 | 1283 | 2.58 | T4AR3278 | M4CT3278 |
| 33 | 105 | 151 | 521 | 2555 | 7.11 | T4AR33105 | M4CT33105 |
| 34 | 95 | 130 | 377 | 1900 | 5.166 | T4AR3495 | M4CT3495 |
| 34 | 95 | 145 | 377 | 1900 | 6.15 | T4AR3495A | M4CT3495A |
| 38 | 150 | 214.5 | 1116 | 5390 | 21.7 | T4AR38150 | M4CT38150 |
| 40 | 127 | 177 | 731 | 3981 | 13.3 | T4AR40127 | M4CT40127 |
| 40 | 110 | 164 | 831 | 3634 | 8.33 | T4AR40110 | M4CT40110 |
| 140 | 360 | 424 | 8400 | 36200 | T4AR140360 | M4CT140360 | |
| 350 | 750 | 854 | 27000 | 118000 | T4AR350750 | M4CT350750 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التزييت: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
قائمة المحامل الترادفية المكونة من 4 صفوف على النحو التالي:
| 原 代号 | 现代 号 |
| Old_spec | التعيينات |
| T4AR527 | M4CT527 |
| T4AR527E | M4CT527E |
| T4AR537 | M4CT537 |
| T4AR645E | M4CT645E |
| T4AR1037 | M4CT1037 |
| T4AR1037A | M4CT1037A |
| T4AR1134 | M4CT1134 |
| T4AR1242 | M4CT1242 |
| T4AR1860 | M4CT1860 |
| T4AR1858 | M4CT1858 |
| T4AR1949E | M4CT1949E |
| T4AR2060 | M4CT2060 |
| T4AR2047 | M4CT2047 |
| T4AR2264 | M4CT2264 |
| T4AR2264A | M4CT2264A |
| T4AR2362 | M4CT2362 |
| T4AR2362A | M4CT2362A |
| T4AR2385 | M4CT2385 |
| T4AR2598 | M4CT2598 |

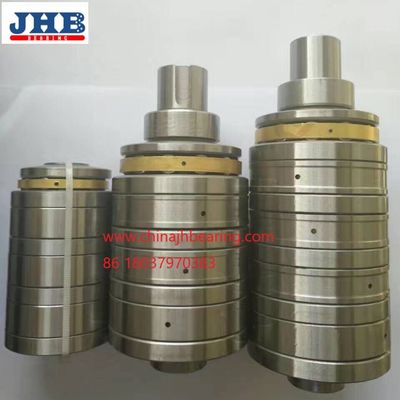

تقدم JinHang Precision Bearings أسطوانيًا أسطوانيًا دفعًا ترادفيًا تغذية الطارد الغذائي محامل متعددة المراحل T4AR3073 M4CT3073 30 * 73 * 122mm تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، الهيكل المدمج ، سعة التحميل المحورية الكبيرة ، الحمل الموحد لكل صف من البكرات ، مقاومة التآكل ، ضوضاء اهتزاز منخفضة وعمر طويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية

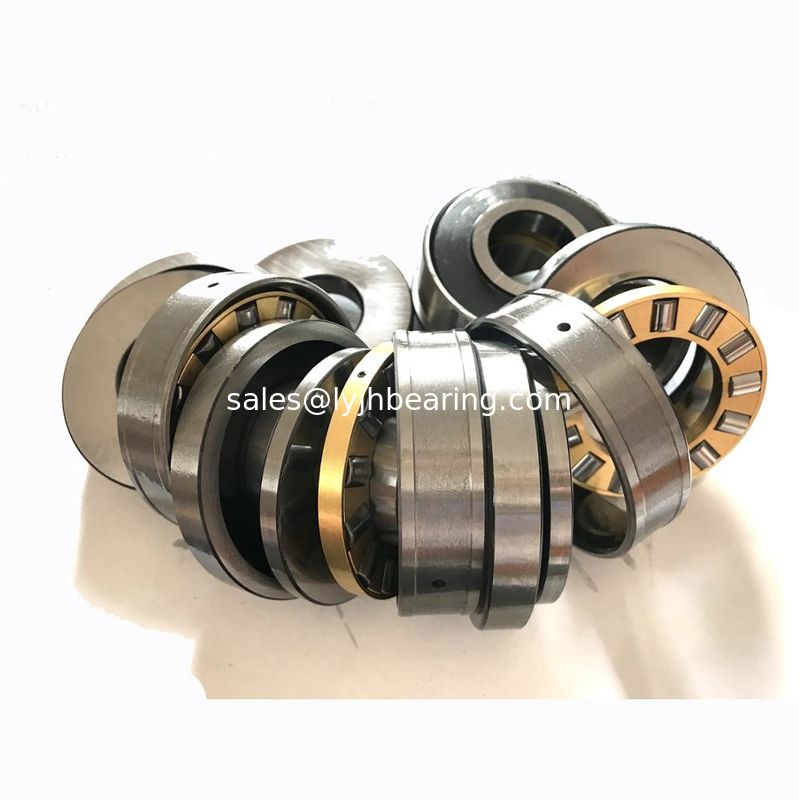

1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.

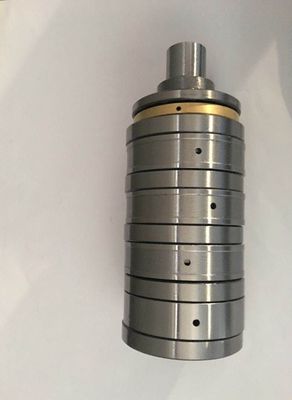

2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. محمل الدفع الأسطواني متعدد المراحل (نوع الأكمام) مصنوع من خلال تغطية غلاف إلى الخارج من محمل الدفع الأسطواني متعدد المراحل الأساسي.كما أنه لا ينفصل ويتم تجميعه وتفكيكه ككل.
