تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn | ضياء الخارجي: | 196 ملم |
|---|---|---|---|
| DIA الداخلية: | 170 ملم | ارتفاع: | 13 ملم |
| موعد التسليم: | في الأسهم | صفقة: | كرتون قوي |

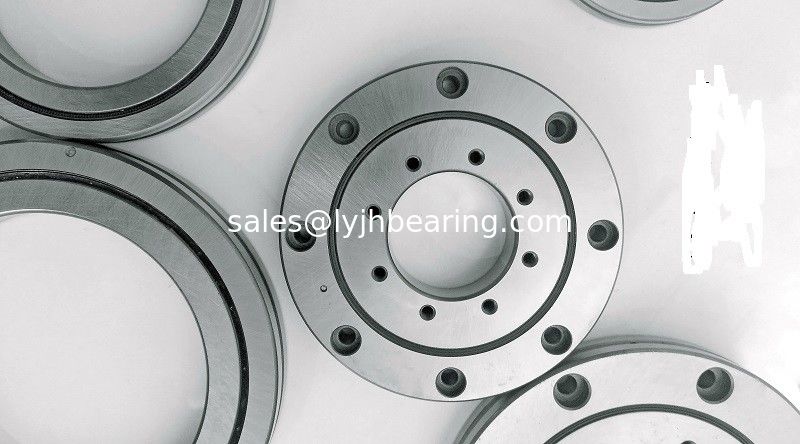

بيك اب جزء دوار مشترك للروبوت يستخدم RA17013 CRBS1713 أسطواني 170x196x13mm
RA17013 CRBS1713170 * 196 * 13MM هيكل أسطواني متقاطع:
تتكون من حلقة خارجية وحلقة داخلية وبكرة صغيرة ومباعد. يتم عبور كل بكرة في محمل أسطواني متقاطع بزاوية 90 درجة ، والتي تكون قادرة على التعامل مع قوة التحميل من اتجاهات متعددة في نفس الوقت.تنتمي سلسلة محمل الأسطوانة المتقاطعة RA إلى الحلقة الخارجية المنقسمة إلى نصفين ، والحلقة الداخلية الوحدة بأكملها. RA17013 ينتمي المحمل إلى نوع خفيف ومدمج مع أنحف حلقة داخلية وخارجية ممكنة.إنه مناسب للمكان الذي يتطلب فيه تقليل الوزن وتقليص الحجم ، مثل وحدة تدوير اليد الروبوتات والمتلاعبين.
الحلقة والبكرة هي GCr15.
صلابة عالية عبرت أسطواني RA17013 CRBS1713 أسطواني مواصفات 170x196x13mm على النحو التالي:
| نوع المحمل | RA17013 إنه يساوي IKO CRBS1713 |
| هيكل تحمل | نحيف أسطواني متقاطع |
| بحجم | 170x196x13 ملم |
| ضياء الخارجي: | 196 ملم |
| ضياء الداخلية: | 170 ملم |
| ارتفاع | 13 ملم |
| رمح ديا: | 170 ملم |
| مادة الحلقة الخارجية الداخلية | GCr15 الصلب |
| مادة الأسطوانة | GCr15 |
| تخليص | التحميل المسبق |
| المتداول | أسطوانة |
| موعد التسليم | في الأسهم |
| UU | مع الختم المرفقة على كلا الجانبين |
| CCO | تحميل مسبق للتخليص السلبي |
| مواد | GCr15 |
| موعد التسليم | في الأسهم |
| درجة الدقة | PO P6 P5 |
| صفقة | حزمة فراغ وعلبة قوية |
UU: مع الختم المرفقة على كلا الجانبين
U: مع ختم مثبت على جانب واحد
CCO: إزالة سلبية
ثاني أكسيد الكربون: التخليص الإيجابي
C1: إزالة موجبة (أكبر من ثاني أكسيد الكربون)
الصف: لا يوجد رمز عادي الصف 0
USP: دقة دوران الصف USP
وقت التسليم: في المخزون
الحزمة: فراغ التعبئة والكرتون
| نوع | IKO TYPE | ديا الداخلية (مم) | القطر الخارجي (مم) | الارتفاع (مم) | الوزن (كلغ) |
| RA5008 | CRBS508 | 50 | 66 | 8 | 0.08 |
| RA6008 | CRBS608 | 60 | 76 | 8 | 0.09 |
| RA7008 | CRBS708 | 70 | 86 | 8 | 0.1 |
| RA8008 | CRBS808 | 80 | 96 | 8 | 0.11 |
| RA9008 | CRBS908 | 90 | 106 | 8 | 0.12 |
| RA10008 | CRBS1008 | 100 | 116 | 8 | 0.14 |
| RA11008 | CRBS1108 | 110 | 126 | 8 | 0.15 |
| RA12008 | CRBS1208 | 120 | 136 | 8 | 0.17 |
| RA13008 | CRBS1308 | 130 | 146 | 8 | 0.18 |
| RA14008 | CRBS1408 | 140 | 156 | 8 | 0.19 |
| RA15008 | CRBS1508 | 150 | 166 | 8 | 0.2 |
| RA16013 | CRBS1613 | 160 | 186 | 13 | 0.59 |
| RA17013 | CRBS1713 | 170 | 196 | 13 | 0.64 |
| RA18013 | CRBS1813 | 180 | 206 | 13 | 0.68 |
| RA19013 | CRBS1913 | 190 | 216 | 13 | 0.69 |
| RA20013 | CRBS2013 | 200 | 226 | 13 | 0.71 |
محامل أسطوانية متقاطعة من النوع النحيف للغاية
هذا النوع هو محمل مضغوط للغاية يبلغ ارتفاعه المقطعي 5.5 مم وعرضه 5 مم.
تم دمج الفواصل بين بكرات أسطوانية للدوران السلس.يساهم هذا الاكتناز والضوء والنعومة في تقليص حجم الماكينة وتوفير طاقة القيادة.
محامل أسطوانية متقاطعة من النوع النحيف
هذه المحامل هي محامل رفيعة ذات قطر جانبي صغير ، مقارنة بقطر التجويف ،
وعرض ضيق.يوفر النوع مع القفص والنوع المزود بفاصل دورانًا سلسًا ومناسبًا للتطبيقات التي تكون فيها سرعة الدوران عالية نسبيًا.
تصاعد نوع يتحصن
صلابة عالية عبرت أسطواني
يتم إعداد فتحات التثبيت على الحلقة الخارجية والحلقة الداخلية مما يوفر سهولة التركيب مع صلابة عالية ودقة عالية.
【ما علاقة الروبوتات بالمحامل الدوارة المتقاطعة؟
تعمل الروبوتات حاليًا عبر مجموعة من المجالات بما في ذلك الروبوتات الطبية والروبوتات الصناعية للحام أو الالتقاط الجزئي.
تتطور هذه الروبوتات نحو وظائف أعلى وأداء أعلى وجودة أعلى ،
التي تتطلب محامل عالية الأداء لدعم حركتها.
على سبيل المثال ، يجب أن تتحمل المحامل التي تدعم تأرجح الروبوت من نوع الذراع في الشكل الموجود على اليمين
الحمل العالي الناتج عن التشغيل عالي السرعة والحركة المعقدة.
علاوة على ذلك ، يجب ألا يتحملوا هذا الحمل الشديد فحسب ، بل يحتاجون أيضًا إلى دقة عالية لتمكين الحركة الدقيقة.
تم إنشاء محامل أسطوانية متقاطعة لاستخدامها في هذه البيئة الصعبة الخاصة بالروبوت.
