تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 77 ملم |
| هوية شخصية: | 25 مم | ارتفاع: | 134 ملم |

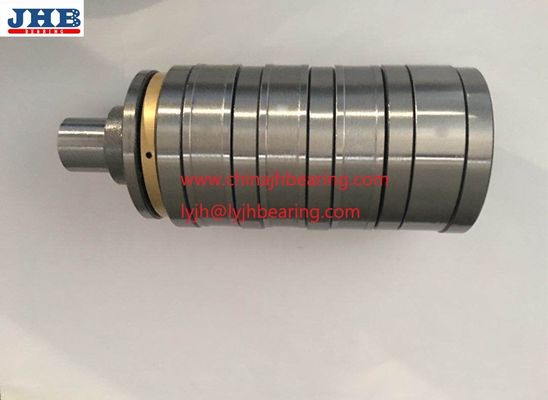

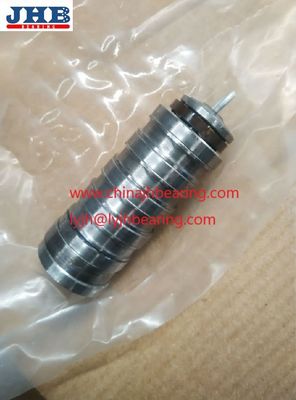

T5AR2577 M5CT2577 25x77x134mm متعدد المراحل أسطواني الأسطوانة المحامل الدفعية المزود
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
| ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
| T5AR2577 | M5CT2577 | 25 | 77 | 134 | 403 | 1753 | 3.5 | الكروم الصلب |
جنبا إلى جنب تحمل 5 صفوف تحمل كتالوج
| بحجم | حمل | وزن | |||||
| الأبعاد الرئيسية | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| ديناميكي | ثابتة | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 4 | 20 | 54 | 31 | 73 | 0.086 | T5AR420 | M5CT420 |
| 4 | 20 | 54 | 31 | 73 | 0.093 | T5AR420A | M5CT420A |
| 5 | 27 | 65 | 51 | 131 | 0.21 | T5AR527 | M5CT527 |
| 10 | 37 | 99 | 105 | 344 | 0.57 | T5AR1037EA | M5CT1037EA |
| 10 | 37 | 99 | 105 | 344 | 0.487 | T5AR1037E | M5CT1037E |
| 12 | 42 | 104.6 | 128 | 445 | 0.776 | T5AR1242 | M5CT1242 |
| 12 | 42 | 104.6 | 128 | 445 | 0.925 | T5AR1242A | M5CT1242A |
| 12 | 42 | 104.6 | 129 | 445 | 0.9 | T5AR1242EA | M5CT1242EA |
| 12 | 42 | 104.6 | 129 | 445 | 0.75 | T5AR1242E | M5CT1242E |
| 18 | 58 | 126.5 | 222 | 910 | 1.787 | T5AR1858 | M5CT1858 |
| 18 | 58 | 107.5 | 311 | 1120 | 1.61 | T5AR1858X2 | M5CT1858X2 |
| 20 | 47 | 99 | 177 | 566 | 0.834 | T5AR2047 | M5CT2047 |
| 22 | 62 | 110 | 311 | 1120 | 1.78 | T5AR2262 | M5CT2262 |
| 22 | 62 | 110 | 311 | 1120 | 2.2 | T5AR2262A | M5CT2262A |
| 22 | 62 | 110 | 311 | 1120 | 2.2 | T5AR2262A1 | M5CT2262A1 |
| 22 | 64 | 128.5 | 239 | 954 | 2.065 | T5AR2264 | M5CT2264 |
| 22 | 64 | 128.5 | 239 | 954 | 2.55 | T5AR2264A | M5CT2264A |
| 22 | 64 | 128.5 | 242 | 1150 | 1.94 | T5AR2264E | M5CT2264E |
| 22 | 64 | 128.5 | 242 | 1150 | 2.425 | T5AR2264EA | M5CT2264EA |
| 23 | 85 | 162 | 624 | 2651 | 5.143 | T5AR2385 | M5CT2385 |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس لأجهزة البثق أحادية اللولب والمزدوجة في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم توفير الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
قائمة المحامل الترادفية المكونة من 5 صفوف على النحو التالي:
| الكود القديم | رمز جديد |
| Old_spec | التعيينات |
| T5AR420 | M5CT420 |
| T5AR420A | M5CT420A |
| T5AR527 | M5CT527 |
| T5AR1037EA | M5CT1037EA |
| T5AR1037E | M5CT1037E |
| T5AR1242 | M5CT1242 |
| T5AR1242A | M5CT1242A |
| T5AR1242EA | M5CT1242EA |
| T5AR1242E | M5CT1242E |
| T5AR1858 | M5CT1858 |
| T5AR1858X2 | M5CT1858X2 |
| T5AR2047 | M5CT2047 |
| T5AR2262 | M5CT2262 |
| T5AR2262A | M5CT2262A |
| T5AR2262A1 | M5CT2262A1 |
| T5AR2264 | M5CT2264 |
| T5AR2264A | M5CT2264A |
| T5AR2264E | M5CT2264E |
| T5AR2264EA | M5CT2264EA |
| T5AR2385 | M5CT2385 |
تقدم JinHang Precision Bearings أسطوانيًا أسطوانيًا دفعًا ترادفيًا تغذية الطارد الغذائي محامل متعددة المراحل T5AR2385 M5CT2385 23 * 85 * 162 مم تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير والهيكل المدمج وسعة التحميل المحورية الكبيرة والحمل الموحد لكل صف من الأسطوانات ، مقاومة التآكل ، ضوضاء اهتزاز منخفضة وعمر طويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.
2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.مكونات هذا النوع من المحامل لا تنفصل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. يتم تصنيع طوق قفل محمل الدفع الأسطواني متعدد المراحل (نوع الكم) عن طريق تغطية الغلاف الخارجي لمحمل الدفع الأسطواني متعدد المراحل من النوع الأساسي.كما أنه لا ينفصل ، ويتم تجميعه وتفكيكه ككل.
