تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 62 ملم |
| هوية شخصية: | 22 مم | ارتفاع: | 132 ملم |

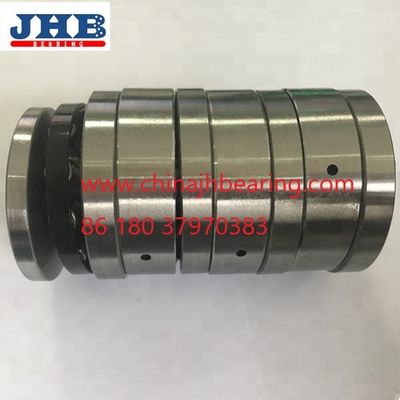

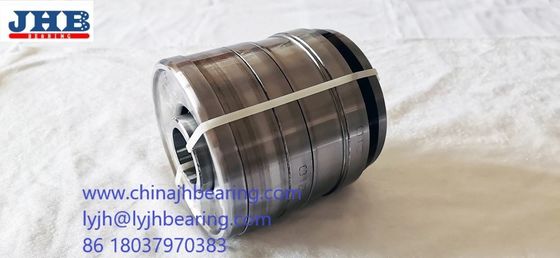

T6AR2262 M6CT2262 22x62x132mm استخدام أسطواني الدفع لآلة بثق الطعام
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
| ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | كلغ | |||
| T6AR2262 | M6CT2262 | 22 | 62 | 132 | 357 | 1450 | 2.1 | الكروم الصلب |
جنبا إلى جنب تحمل 6 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| الأبعاد الرئيسية | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 4 | 24 | 62 | 56 | 106 | 0.16 | T6AR424 | M6CT424 |
| 4 | 24 | 62 | 56 | 106 | 0.16 | T6AR424X1 | M6CT424X1 |
| 4 | 24 | 62 | 56 | 106 | 0.168 | T6AR424X1A | M6CT424X1A |
| 4 | 20 | 65 | 35 | 88 | 0.115 | T6AR420A | M6CT420A |
| 4 | 20 | 65 | 35 | 88 | 0.106 | T6AR420 | M6CT420 |
| 5 | 27 | 78 | 56 | 157 | 0.22 | T6AR527 | M6CT527 |
| 5 | 37 | 117 | 165 | 376 | T6AR537 | M6CT537 | |
| 6 | 30 | 89 | 66 | 218 | 0.321 | T6AR630 | M6CT630 |
| 12 | 42 | 125.7 | 154 | 534 | 0.9 | T6AR1242E | M6CT1242E |
| 14 | 52 | 151 | 386 | 1054 | 1.51 | T6AR1452A2E | M6CT1452A2E |
| 18 | 72 | 172 | 646 | 2286 | 3.51 | T6AR1872 | M6CT1872 |
| 18 | 72 | 172 | 646 | 2286 | 3.3 | T6AR1872X2 | M6CT1872X2 |
| 22 | 62 | 132 | 357 | 1450 | 2.1 | T6AR2262 | M6CT2262 |
| 22 | 64 | 154.5 | 276 | 1148 | 2.5 | T6AR2264 | M6CT2264 |
| 22 | 64 | 154.5 | 276 | 1148 | 3.52 | T6AR2264A | M6CT2264A |
| 22 | 64 | 154.5 | 279 | 1381 | 2.234 | T6AR2264E | M6CT2264E |
| 22 | 64 | 154.5 | 276 | 1148 | 3.52 | T6AR2264A | M6CT2264A |
| 22 | 70 | 180 | 513 | 1500 | 2.874 | T6AR2270A2 | M6CT2270A2 |
| 22 | 70 | 182 | 513 | 1500 | 2.874 | T6AR2270A2Y | M6CT2270A2Y |
| 23 | 90 | 213 | 828 | 3238 | 7.42 | T6AR2390A2 | M6CT2390A2 |
| 23 | 90 | 209.75 | 842 | 3181 | 7.75 | T6AR2390 | M6CT2390 |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التزييت: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
تقدم JinHang Precision Bearings أسطوانيًا أسطوانيًا دفعًا ترادفيًا تغذية الطارد الغذائي محامل متعددة المراحل T5AR36120 M5CT36120 36 * 120 * 197mm تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، الهيكل المدمج ، سعة التحميل المحورية الكبيرة ، الحمل الموحد لكل صف من البكرات ، مقاومة التآكل ، ضوضاء اهتزاز منخفضة وعمر طويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.
2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. محمل الدفع الأسطواني متعدد المراحل (نوع الأكمام) مصنوع من خلال تغطية غلاف إلى الخارج من محمل الدفع الأسطواني متعدد المراحل الأساسي.كما أنه لا ينفصل ويتم تجميعه وتفكيكه ككل.
