تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 73 ملم |
| هوية شخصية: | 30 ملم | ارتفاع: | 182 ملم |

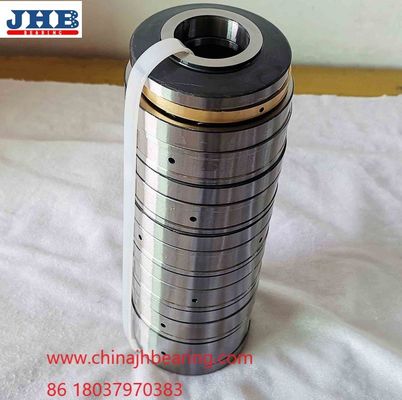

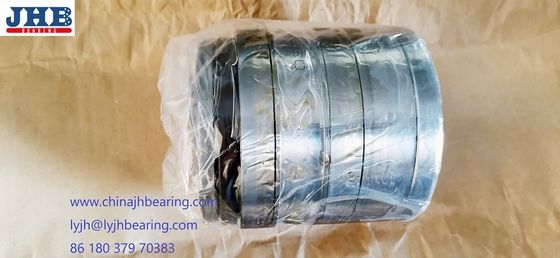

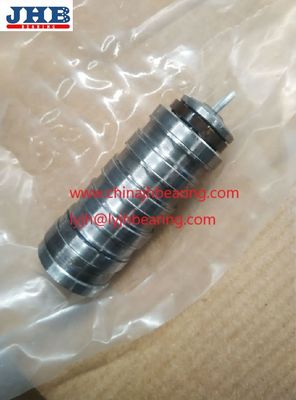

محامل بثق الطعام متعددة المراحل حسب الطلب T6AR3073 M6CT3073 30X73X182MM
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
|
ضياء الداخلية مم |
ديا الخارجي مم |
ارتفاع مم |
سجل تجاري | كو | كلغ | |||
| T6AR3073 | M6CT3073 | 30 | 73 | 182 | 299 | 1425 | 3.72 | الكروم الصلب |
جنبا إلى جنب تحمل 6 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 25 | 105 | 234 | 1072 | 4574 | 11.9 | T6AR25105 | M6CT25105 |
| 28 | 72 | 150 | 434 | 1730 | 3.2 | T6AR2872 | M6CT2872 |
| 28 | 66 | 162.5 | 417 | 1498 | 2.1 | T6AR2866 | M6Cتي2866 |
| 30 | 73 | 182 | 299 | 1425 | 3.72 | T6AR3073 | M6CT3073 |
| 30 | 127 | 288 | 1145 | 5970 | 21.7 | T6AR30127 | M6CT30127 |
| 30 | 150 | 335 | 2205 | 9250 | 39.4 | T6AR30150A | M6CT30150A |
| 30 | 145 | 335 | 2070 | 9375 | 34.8 | T6AR30145 | M6CT30145 |
| 32 | 78 | 163.5 | 497 | 1616 | 3.88 | T6AR3278 | M6CT3278 |
| 34 | 95 | 196 | 699 | 2994 | 7.28 | T6AR3495 | M6CT3495 |
| 38 | 160 | 360 | 1622 | 8875 | 40.8 | T6AR38160 | M6CT38160 |
| 38 | 160 | 340 | 1729 | 8019 | 40.8 | T6AR38160أ 2 | M6CT38160أ 2 |
| 43.18 | 158.75 | 278.765 | 2116 | 8775 | 33 | T6AR43158A2 | M6CT43158A2 |
| 85 | 290 | 580 | 6200 | 26000 | T6AR85290 | M6CT85290 | |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التزييت: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
توفر محامل JinHang الدقة الأسطوانية الترادفية ذات الدفع الترادفي ، ومحامل بثق الطعام متعددة المراحل T6AR3073 M6CT3073 30X73X182MM تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من الأسطوانات ، ومقاومة التآكل ، منخفضة ضوضاء الاهتزاز والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.

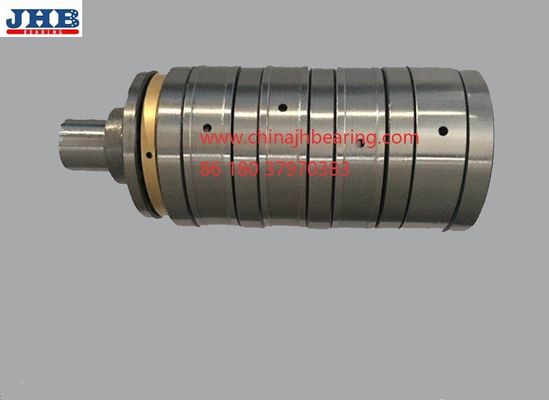

2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. محمل الدفع الأسطواني متعدد المراحل (نوع الأكمام) مصنوع من خلال تغطية غلاف إلى الخارج من محمل الدفع الأسطواني متعدد المراحل الأساسي.كما أنه لا ينفصل ويتم تجميعه وتفكيكه ككل.
