تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 120 ملم |
| هوية شخصية: | 25 مم | ارتفاع: | 33 ملم |

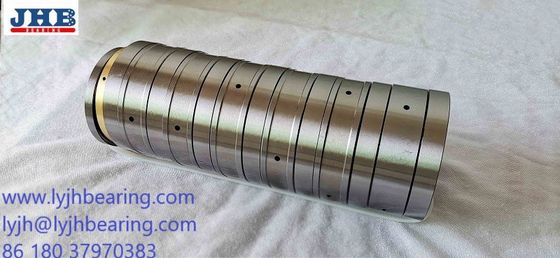

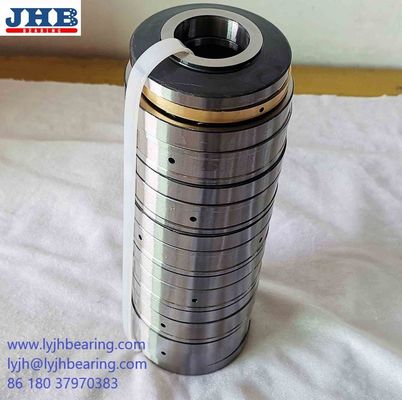

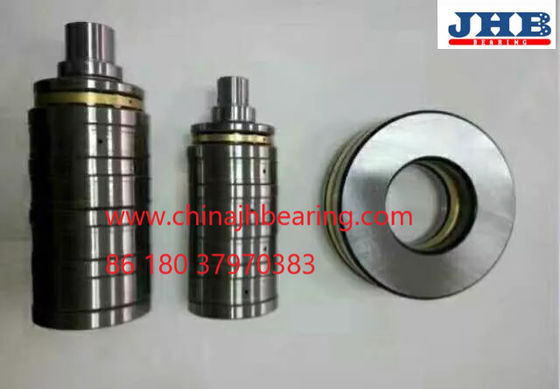

معدات حفر الفتحات العميقة T7AR25120A M7CT25120A 25x120x336mm
| جنبا إلى جنب مع رمز قديم | جنبا إلى جنب مع رمز جديد | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي وحدة (KN) |
وزن | مواد | |||
|
ضياء الداخلية مم |
ديا الخارجي مم |
ارتفاع مم |
سجل تجاري | كو | كلغ | |||
| T7AR25120A | M7CT25120A | 25 | 120 | 336 | 1668 | 7250 | 21.4 | الكروم الصلب |
جنبا إلى جنب تحمل 7 صفوف تحمل كتالوج
| 基本 尺寸 | 基本 额定 负荷 | 重量 | 原 代号 | 现代 号 | |||
| رمان | تصنيفات الحمل الأساسية | وزن | Old_spec | التعيينات | |||
| 动 | 静 | ||||||
| د | د | ح | dyc_Cr | stc_Cor | |||
| مم | KN | كلغ | |||||
| 18 | 80 | 200 | 690 | 2771 | 6.83 | T7AR1880 | M7CT1880 |
| 18 | 100 | 266 | 1351 | 5733 | 13.03 | T7AR18100 | M7CT18100 |
| 18 | 100 | 306 | 1351 | 5733 | 7.44 | T7AR18100A | M7CT18100A |
| 22 | 64 | 180 | 362 | 1471 | 3.25 | T7AR2264 | M7CT2264 |
| 23 | 85 | 227 | 860 | 4020 | 8.11 | T7AR2385A | M7CT2385A |
| 25 | 105 | 273 | 1265 | 5821 | 13.7 | T7AR25105 | M7CT25105 |
| 25 | 120 | 336 | 1668 | 7250 | 21.4 | T7AR25120A | M7CT25120A |
| 30 | 135 | 339 | 2036 | 9605 | 30.7 | T7AR30135A | M7CT30135A |
تقدم المحامل الترادفية حلاً مثاليًا حيثما تنطبق المتطلبات التالية:
■ صغير مغلف تصميم شعاعي
■ قوى محورية عالية
■ عمر تشغيل طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس الخاصة بآلات البثق ذات اللولب الأحادي والثنائي في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم توفير الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
توفر محامل JinHang الدقة الأسطوانية الترادفية ذات الدفع الترادفي ، ومحامل بثق الطعام متعددة المراحل T7AR25120A M7CT25120A 25x120x336mm تتميز بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من الأسطوانات ، ومقاومة التآكل ، وانخفاض ضوضاء الاهتزاز والعمر الطويل.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يتضمن صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة ومجموعة القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.

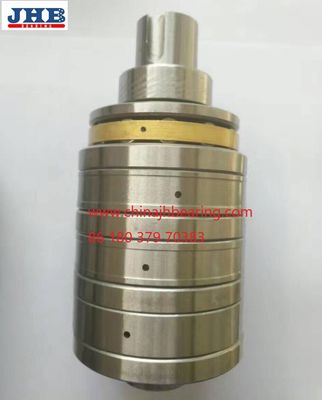

2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.مكونات هذا النوع من المحامل لا تنفصل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. يتم تصنيع طوق قفل محمل الدفع الأسطواني متعدد المراحل (نوع الكم) عن طريق تغطية الغلاف الخارجي لمحمل الدفع الأسطواني متعدد المراحل من النوع الأساسي.كما أنه لا ينفصل ، ويتم تجميعه وتفكيكه ككل.
تُستخدم آلات البثق لإنتاج منتجات مستمرة طويلة مثل الأنابيب ، وأسطح الإطارات ، وأغطية الأسلاك.كما أنها تُستخدم لإنتاج ملفات تعريف مختلفة يمكن قصها لاحقًا حسب الطول.تُستخدم تقويمات Multiroll لعمل أغطية عريضة.في قوالب النقل والحقن ، ...
هناك نوعان رئيسيان من الطارد ؛برغي مفرد ومزدوج (الدوران المشترك والدوران المضاد).هذه تأتي مع مجموعة واسعة من أقطار المسمار (D) ، وأطوال (L) ، والتصاميم.البرغي المفرد والمسمار المزدوج الدوار هما بطبيعتهما آلات بثق ذات قناة مفتوحة محوريًا.يمكن اعتبارها مضخات تدفق السحب.يمكن أن يتأثر ناتجها أو درجة ملئها (إذا لم تكن تعمل بأقصى معدل حجمي) بتدفق الضغط داخل الطارد.تشكل ماكينات البثق المزدوجة اللولب المتشابكة بشكل متشابك قنوات مغلقة في منطقة التشابك.ناتجها أقل عرضة لتدفق الضغط داخل الطارد.على هذا النحو ، يمكن اعتبارها مضخات إزاحة إيجابية.
تستخدم آلات بثق الطعام الطاقة الحرارية والميكانيكية.يعد فهم متطلبات استهلاك الطاقة والمدخلات أمرًا مهمًا للغاية لتحسين الأداء وتصميم النظام الاقتصادي.الماء عنصر شائع في جميع تركيبات بثق الطعام تقريبًا.يؤثر على خصائص المكونات وسلوك الذوبان وريولوجيا العجين المتكون.يمكن أحيانًا استخدام جزء من هذا الماء في شكل بخار ، مما يؤثر على إجمالي مدخلات طاقة الطارد ، ومخرج الطارد ، وتصميم النظام ، وظروف التشغيل.يمكن قياس كلا شكلي الماء مباشرة في الطارد و / أو في جهاز خلط التكييف المسبق.يمكن أن يكون لخيار دمج البخار تأثير كبير على اختيار الطارد وتصميمه وأدائه ، فضلاً عن خصائص المنتج.
