تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواد: | GCr15SiMn / GCr15 | تطبيق: | علبة تروس الطارد لتغذية الطعام |
|---|---|---|---|
| أسطوانة: | أسطواني أسطواني | OD: | 95 ملم |
| هوية شخصية: | 34 مم | ارتفاع: | 130 ملم |

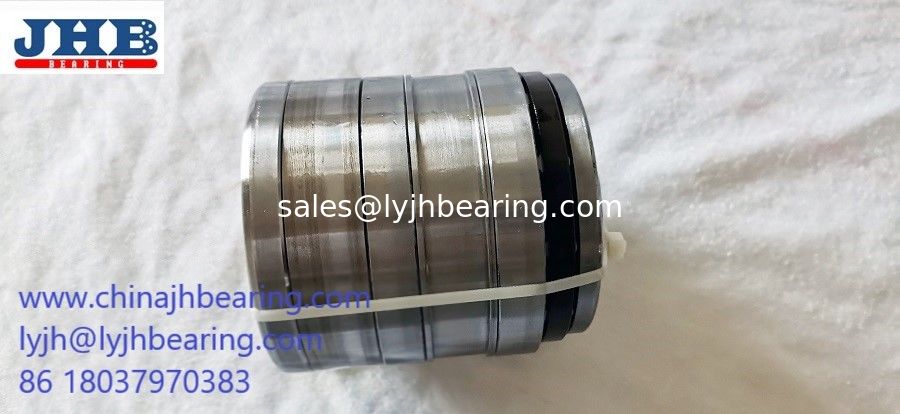

محامل أسطوانية دفع ترادفية للأسهم ذات اللولب المزدوج الطارد M4CT3495A 34x95x145mm
يمكن أن تستقبل محامل الدفع الترادفية M4CT3495A حمولة ثقيلة في مساحة محدودة وتدعمها بقوة في اتجاه المحور وتدوم لفترة طويلة بقدرة احتكاك منخفضة.بالإضافة إلى ذلك ، يتم تحريك هذه المحامل بواسطة تزييت الزيت.كما يتم استخدام محامل الدفع الترادفية هذه بشكل أساسي في علب التروس لأجهزة البثق اللولبية المفردة والمزدوجة في صناعات المطاط والبلاستيك.يتم في الغالب تزويد المحامل الترادفية بأسطوانة أسطوانية محورية وتجميعات محامل.محمل أسطواني الدفع M4CT3495A بحجم 34x95x145mm ، القطر الداخلي: 34mm ، القطر الخارجي: 95mm ، الإرتفاع الإجمالي: 145mm
| جنبا إلى جنب مع رمز قديم | وحدة الحجم الأساسية (مم) |
تصنيف الحمل الأساسي الوحدة (KN) |
|||
| ضياء الداخلية | ديا الخارجي | ارتفاع | سجل تجاري | كو | |
| M4CT3495A | 34 | 95 | 130 | 377 | 1900 |
تقدم المحامل الترادفية الحل الأمثل حيثما تنطبق المتطلبات التالية:
■ مغلف تصميم شعاعي صغير
■ قوى محورية عالية
■ عمر تشغيلي طويل
■ طاقة احتكاك منخفضة.
أثبتت المحامل الترادفية فعاليتها بشكل أساسي في علب التروس لأجهزة البثق أحادية اللولب والمزدوجة في صناعة المطاط والبلاستيك.
تشمل التطبيقات المحتملة الأخرى ما يلي:
■ معدات حفر حفرة عميقة
■ ماكينات اللحام بالاحتكاك.
آلة بثق البلاستيك
تطبيق المحامل الترادفية
عند استخدام المحامل الترادفية ، يجب الالتزام بالتوصيات التالية:
1. التحميل المسبق: 1٪ من تصنيف الحمل الأساسي الديناميكي.تصنيف الحمل الأساسي الديناميكي لكل محمل ترادفي.سيتم تقديم الأرقام غير المدرجة من قبل المعهد الخارجي عند الطلب.
2. التوجيه الشعاعي: يمكن استخدام محامل أسطوانية مكملة كاملة أو محامل أسطوانية بإبرة.
3. القضاء على الإمالة: يجب تشكيل الأجزاء الداعمة آليًا لإزالة أي إمالة.
4. تفاوتات التركيب: يوصى بتفاوتات التركيب التالية: العمود f6 وتجويف السكن F7.
5. التشحيم: يجب دائمًا تشحيم المحامل الترادفية عن طريق تدوير الزيت.
تقدم JinHang Precision Bearings أسطوانيًا أسطوانيًا دفعًا ترادفيًا ، تتميز محامل بثق الطعام متعددة المراحل بخصائص حجم المقطع العرضي الشعاعي الصغير ، والهيكل المدمج ، وسعة التحميل المحورية الكبيرة ، والحمل الموحد لكل صف من البكرات ، ومقاومة التآكل ، وانخفاض ضوضاء الاهتزاز وطول الحياة.إنها آلات بثق لولبية مزدوجة متوازية.مثالية تحمل المغزل المسمار.
المحمل الترادفي يشمل صفين أو ثلاثة أو أربعة أو خمسة أو ستة أو سبعة أو ثمانية صفوف من المحامل الترادفية في عينة الشركة وفقًا لمسافة مركز اللولب والمساحة وحجم الحمولة.تقبل الشركة أيضًا المحامل الترادفية ذات الأحجام والهياكل بخلاف العينة.
نوع المحامل الترادفية
1. النوع الأساسي: المحمل يستخدم مباعد مرن لتوصيل غسالة العمود ، غسالة الإسكان ، الأسطوانة وتجميع القفص.مكونات محامل الدفع هذه قابلة للفك.يجب على المستخدم تجميع أو فك المحمل بدقة وفقًا لكتاب الدليل الخاص بنا.
2. نوع العمود: المحمل مصنوع من خلال اختراق محور من خلال التجويف الداخلي لمحمل النوع الأساسي وربط المحمل بالمحور عن طريق قفل طوق / حلقة المفاجئة.لا يمكن فصل مكونات هذا النوع من المحامل.نوع المحور المحمل الترادفي هو هيكل متغير من النوع الأساسي.
3. يتم تصنيع طوق قفل محمل الدفع الأسطواني متعدد المراحل (نوع الكم) عن طريق تغطية الغلاف الخارجي لمحمل الدفع الأسطواني متعدد المراحل من النوع الأساسي.كما أنه لا ينفصل ، ويتم تجميعه وتفكيكه ككل.
تُستخدم آلات البثق لإنتاج منتجات مستمرة طويلة مثل الأنابيب ، وأسطح الإطارات ، وأغطية الأسلاك.كما أنها تُستخدم لإنتاج أشكال مختلفة يمكن قصها لاحقًا حسب الطول.تستخدم تقويمات Multiroll لعمل أغطية عريضة.في قوالب النقل والحقن ، ...
هناك نوعان رئيسيان من الطارد ؛برغي مفرد ومزدوج (الدوران المشترك والدوران المضاد).هذه تأتي مع مجموعة واسعة من أقطار المسمار (D) ، وأطوال (L) ، والتصاميم.البرغي المفرد والمسمار الثنائي المشترك الدوران هما بطبيعتهما آلات بثق ذات قناة مفتوحة محوريًا.يمكن اعتبارها مضخات تدفق السحب.يمكن أن يتأثر ناتجها أو درجة ملؤها (إذا لم تكن تعمل بأقصى معدل حجمي) بتدفق الضغط داخل الطارد.تشكل ماكينات البثق المزدوجة اللولب المتشابكة بشكل متشابك قنوات مغلقة في منطقة التشابك.ناتجها أقل عرضة لتدفق الضغط داخل الطارد.على هذا النحو ، يمكن اعتبارها مضخات إزاحة موجبة.
تستخدم آلات بثق الطعام الطاقة الحرارية والميكانيكية.يعد فهم متطلبات استهلاك الطاقة والمدخلات أمرًا مهمًا للغاية لتحسين الأداء وتصميم النظام الاقتصادي.يعد الماء مكونًا شائعًا في جميع تركيبات بثق الطعام تقريبًا.يؤثر على خصائص المكونات وسلوك الانصهار وريولوجيا العجين المتكون.يمكن أحيانًا استخدام جزء من هذا الماء في شكل بخار ، مما يؤثر على إجمالي مدخلات طاقة الطارد ، ومخرجات الطارد ، وتصميم النظام ، وظروف التشغيل.يمكن قياس كلا الشكلين من الماء مباشرة في الطارد و / أو في جهاز خلط التكييف المسبق.يمكن أن يكون لخيار دمج البخار تأثير كبير على اختيار الطارد وتصميمه وأدائه ، وكذلك على خصائص المنتج.
آلات بثق الطعام
مقطع طولي من الطارد اللولبي للبوليمرات الحرارية.يتم تغذية الكريات البلاستيكية من قادوس إلى برميل الطارد ، حيث يتم صهر الكريات تدريجيًا بواسطة الطاقة الميكانيكية المتولدة عن طريق لولب دوار وعن طريق سخانات مرتبة على طول البرميل.يتم دفع البوليمر المنصهر من خلال قالب ، والذي يشكل البثق إلى منتجات مثل الأمثلة الموضحة.
تُستخدم آلات البثق لإنتاج منتجات مستمرة طويلة مثل الأنابيب ، وأسطح الإطارات ، وأغطية الأسلاك.كما أنها تُستخدم لإنتاج أشكال مختلفة يمكن قصها لاحقًا حسب الطول.تستخدم تقويمات Multiroll لعمل أغطية عريضة.
تشتمل آلات البثق ثنائية اللولب على مجموعة متنوعة من الآلات ذات خصائص وقدرات معالجة وميكانيكية مختلفة على نطاق واسع.يمكن تصنيف هذه الطاردات وفقًا لموضع البراغي بالنسبة لبعضها البعض واتجاه دوران المسمار.في الطارد ثنائي اللولب ، يدور المسمار إما في اتجاهات متعاكسة (دوران معاكس) أو في نفس الاتجاه (الدوران).فيما يتعلق بموضع اللولب ، يمكن أن تحتوي الطاردات على (1) برغي متشابك حيث تشغل حركة أحد البرغي قنوات المسمار الآخر أو تخترقها ، أو (2) برغي غير متشابك حيث لا تشتبك البراغي في خيوط بعضها البعض ، مما يسمح ببرغي واحد استدر دون التدخل في الآخر.تعمل آلات البثق اللولبية غير المتشابكة مثل آلات البثق أحادية اللولب ولكنها تتمتع بسعة أعلى
